ase Center吹灰器損壞后爐膛大面積結焦
機組信息:DG-670/13.7- 22型,一次中間再熱超高壓自然循環鍋爐,π型布置
煤種來源:汽運的伊盟和包頭的小窯煤與火車運輸的包頭礦務局和海勃灣礦物局的大礦煤,,故實際燃燒煤種較雜,與設計煤種各項參數相差較遠
除焦前結焦狀況:上部水冷壁及各對流受熱面出現嚴重結焦,致使主汽溫度過高,減溫水調節困難,鍋爐不能大負荷運行,經常有大焦掉落,砸壞撈渣機設備,造成滅火等事故
除焦劑使用效果:原有的熔焦分解脫落,使用除焦劑5個月后;掉落焦渣全為比較舒松的粉末;在#2爐運行工況不如#1爐的情況下,通過對比3U高效液態鍋爐除焦劑使用期間2#爐掉大焦3次明顯少于1#爐49次;使用期間#2爐沒有因為掉大焦造成滅火事故,而#1爐因掉焦滅火2次。
一、 概述
該廠20萬#2爐為DG-670/13.7- 22型,一次中間再熱超高壓自然循環鍋爐,呈П型布置。燃燒系統配5臺ZG80中速磨煤機,四臺運行一臺備用,每臺磨帶一層一次風。設計煤種的灰份和熱值分別為10.39%和18.852GJ,灰熔點DT為1090oC、ST為1168oC、FT為1189oC。煤粉細度不大于22%(R90),燃燒器采用均等配風方式,一、二次風間隔布置,射流角度相同,每角燃燒器共布置12層噴口,其中一次風噴口5層,輔助二次風噴口6層,頂層為過熱風(OFA)噴口,OFA噴口反切15度,形成逆向旋流氣流,以抑制出口煙溫的偏高。

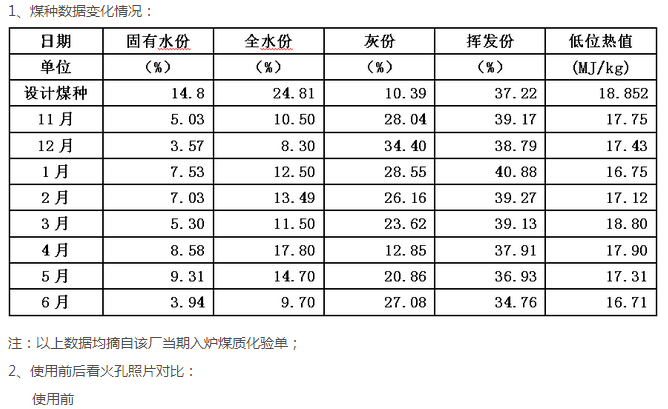

該廠燃用煤主要是汽運的伊盟和包頭的小窯煤與火車運輸的包頭礦務局和海勃灣礦物局的大礦煤,但由于電煤供應緊張,故實際燃燒煤種較雜,與設計煤種各項參數相差較遠,加之40臺短吹實際能投入使用的僅有8臺,造成#2爐上部水冷壁及各對流受熱面出現嚴重結焦。焦體附著在換熱器管道上,造成熱交換率下降,致使主汽溫度過高,減溫水調節困難,鍋爐不能大負荷運行,經常有大焦掉落,砸壞撈渣機設備,因掉大焦造成滅火事故,極大降低了#2爐運行的安全性和經濟性。基于上述原因,該廠從2005年1月30日在#2爐開始使用我公司提供的3U高效液態鍋爐除焦劑。
二、使用過程中#2爐運行數據變化情況。
注:1)以上圖表數據均摘錄自1#、2#爐同期《運行操作記錄本》;
2)#1、#2爐鍋爐布置完全一樣,#2爐運行工況相對不如#1爐。
三、結論:

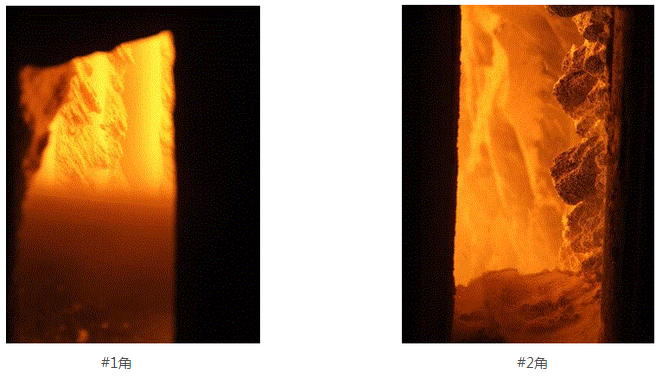

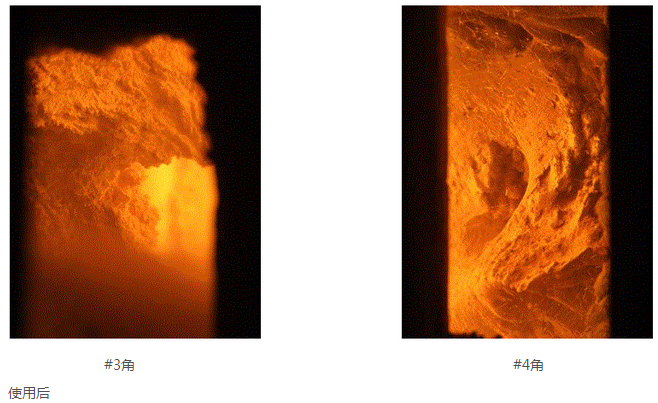

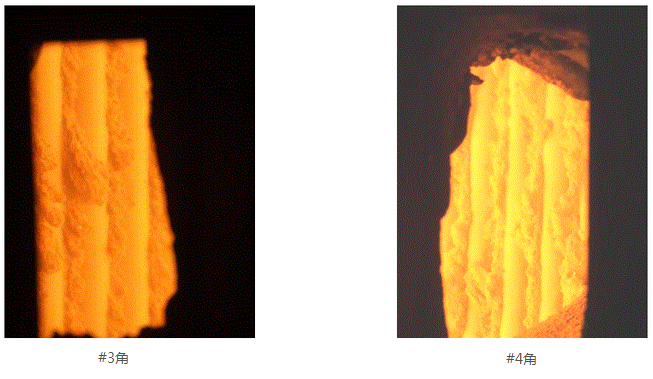

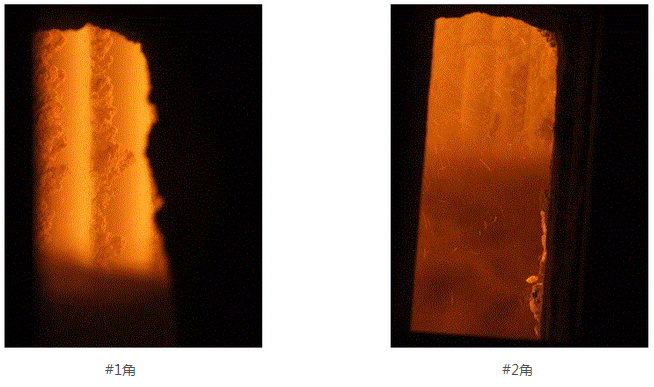

1、通過使用3U高效液態鍋爐除焦劑前后2#爐看火孔照片對比,2#爐在使用除焦劑前,燃燒器區域結焦嚴重,水冷壁管排上基本全是熔融狀的掛焦,尤其外切圓的#2、#4角更加嚴重;而使用我公司除焦劑后,從各看火孔都可清晰的看到水冷壁管排,由此,很直觀的說明我公司除焦產品在本使用階段,除焦效果非常顯著,原有的熔焦在我公司除焦產品作用下,已分解脫落。

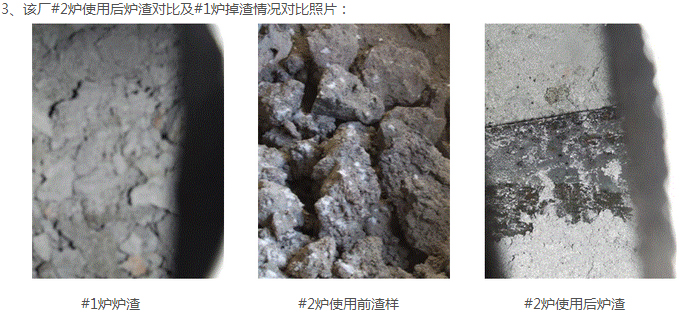

2、通過使用3U高效液態鍋爐除焦劑前后2#爐撈渣機渣樣及1#爐撈渣機渣樣照片對比,可以看出2#爐焦渣在使用除焦劑前,基本全為不規則的比較致密的小硬塊,而使用除焦劑5個月后,掉落焦渣全為比較舒松的粉末,明顯減輕了撈渣機的運行強度;

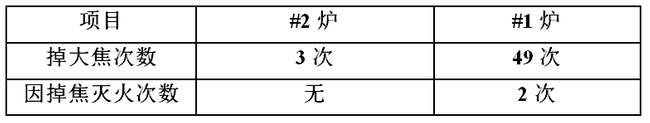

3、在#2爐運行工況不如#1爐的情況下,通過對比使用3U高效液態鍋爐除焦劑期間#1、#2爐掉大焦造成爐壓變正超過+500pa的次數及因掉大焦造成的滅火事故次數發現,使用期間2#爐掉大焦3次明顯少于1#爐(49次);使用期間#2爐沒有因為掉大焦造成滅火事故,而#1爐因掉焦滅火2次。這也充分說明了我公司除焦產品,對該廠機組的安全運行提供了有力的保障;

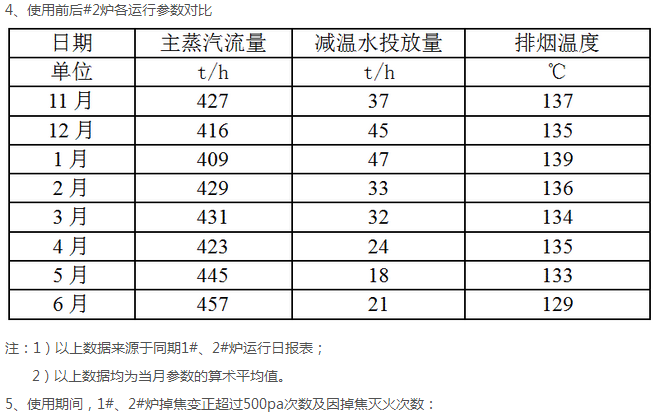

4、通過對比#2爐使用3U高效液態鍋爐除焦劑使用前后的運行參數發現,從使用前到使用3個月時,主蒸汽流量基本維持在410~420 t/h左右,隨著#2爐各受熱面的逐步增強,從2005年5月份開始,#2爐帶負荷能力也逐步增加440~450 t/h;通過連續使用我公司除焦劑5個多月,減溫水投放量從使用前的47t/h減少到21t/h,同時排煙溫度下降了10℃,這也說明#2爐在連續使用我公司除焦劑5個月后,#2爐原有的熔焦在除焦劑的作用下,分解脫落,#2爐各受熱面的逐漸清潔,#2爐帶負荷能力逐步增強。
綜上所述,3U高效液態鍋爐除焦劑在本階段使用期間除焦效果顯著,#2爐各受熱面原有的掛焦在除焦劑作用下逐步分解脫落,受熱面逐步清潔,熱交換加強,掉落焦渣基本呈粉末狀,為#2爐安全運行提供了有效的保障。同時,隨著#2爐各受熱面的逐步清潔,#2爐帶負荷能逐步增強,減溫水投放量及排煙溫度全部下降,提高了#2爐生產的經濟性。
